Richtlinien zur
Beurteilung
von Lötarbeiten bei der Praktischen Zwischen- und Abschlussprüfung
-
Teil Elektrik/Elektronik -
_______________________________________________________________
Der
Punkt "Fachgerechte Verdrahtung" ist folgendermaßen zu
bewerten:
100 % der Punkte sind zu vergeben, wenn
-

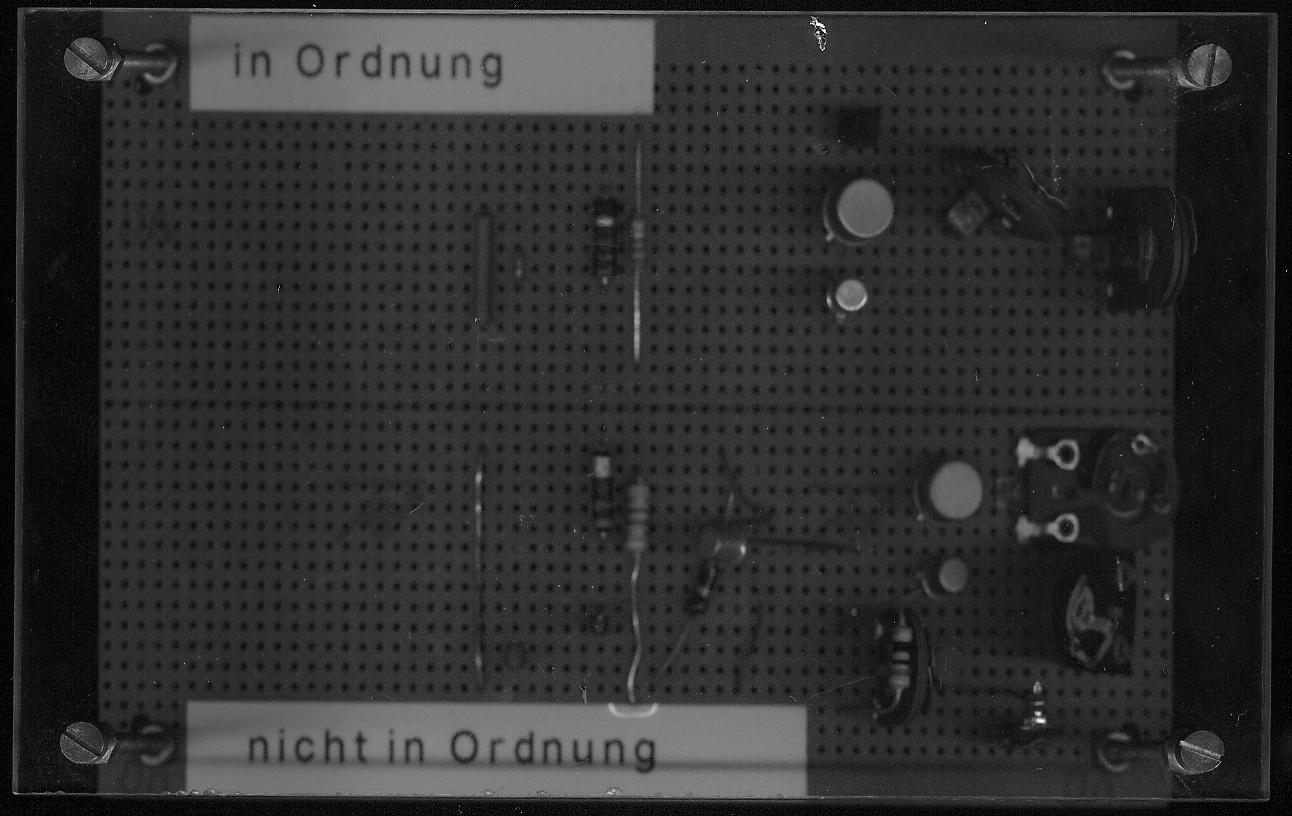

die Bauteile rechtwinklig und/oder parallel zu den Leiterbahnen aufgebaut sind.
-
Widerstände, Kondensatoren, Dioden, etc. mit axialen Anschlussdrähten flach auf der Platine aufliegen.
-
der Abstand dieser Bauteile zur Platine maximal 2 mm beträgt.
-
die Drahtlänge zwischen Bauteil und Loch in der Platine mindestens 1 mm und maximal nicht länger als die doppelte Bauteillänge ist.
-
die Drahtlänge zwischen Bauteil und Loch in der Platine auf beiden Seiten etwa gleichlang ist.
-
-
Transistoren, Thyristoren, etc. mit gleichschenklig, dreieckiger Standfläche eingebaut sind, wobei die Seitenlängen des Dreieckes mindestens 2,5 - 5 - 2,5 mm und maximal 5 - 10 - 5 mm betragen sollen.
-
der Abstand dieser Bauteile zur Platine zwischen 3 und 12 mm liegt.
-
-
Brücken über 7 mm Länge noch die Isolation aufweisen.
-
sich Bauteile und Anschlussdrähte nicht kreuzen.
-
die Anschlussdrähte zur Platinenhalterung rechtwinklig und bündig zur Platine verlegt sind.
Punktabzug erfolgt, wenn
-
Bauteile von der Leiterbahnseite her montiert und verlötet sind.
-
die Betätigungsrichtung von Potentiometern durch andere Bauteile versperrt ist.
-
Bauteile mit axialen Anschlussdrähten mit einem Abstand von mehr als 2 mm zur der Platine eingelötet sind.
-
die Anschlussdrähte zwischen Bauteil und Platinenloch eine Differenz von mehr als 5 mm aufweisen.
-
Anschlussdrähte von Bauteilen verlängert wurden.
-
die Anschlussdrähte auf der Lötseite nicht abgeschnitten wurden.
-
Bauteile mit axialen Anschlussdrähten senkrecht montiert wurden.
-
der Einlötabstand der Anschlussdrähte kleiner als die Bauteillänge ist.
-
Vertikal zu montierende Potentiometer horizontal oder horizontal zu montierende Potentiometer vertikal eingebaut wurden.
-
die Anschlussdrähte von Transistoren o. ä. dreibeinigen Bauteilen in einer Reihe erfolgt ist.
-
sich Bauteile und Anschlussdrähte kreuzen.
-
die Anschlussdrähte zur Halterung länger als notwendig sind.
-
die Anschlussdrähte die Buchsen auf der Platinenhalterung verdecken.
-
die Anschlussbuchsen nicht bezeichnet sind.
Der
Punkt "Qualität der Lötstellen" ist folgendermaßen zu
beurteilen:
100% der Punkte sind zu vergeben, wenn
-

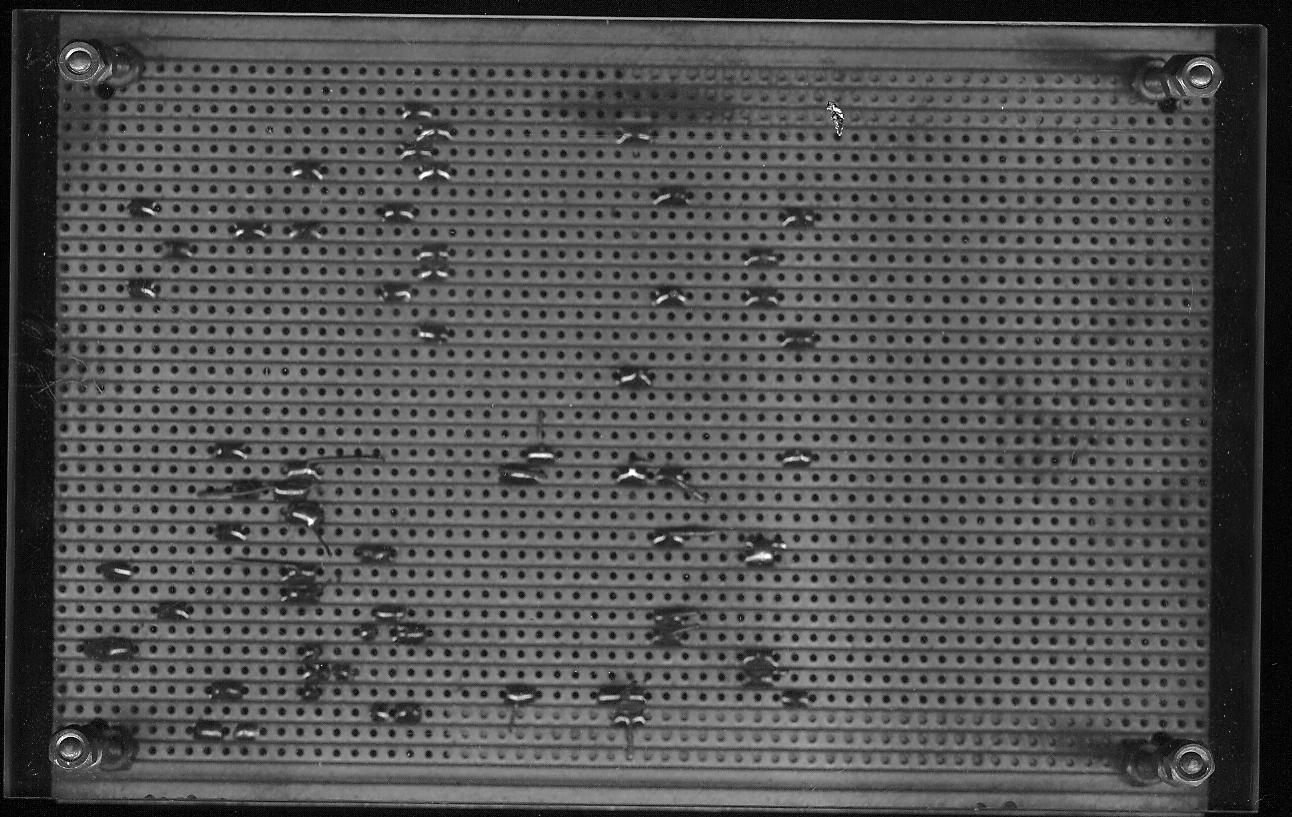

das Zinn vollständig um den Anschlussdraht geflossen ist.
-
vom Loch der einzelnen Lötstelle nichts mehr zu sehen ist.
-
die Oberfläche der Lötstelle gleichmäßig glänzend ist.
Punktabzug erfolgt, wenn
-
Lötkleckse auf nicht benötigten Stellen der Platine sind.
-
die Lötstellen so dick sind, dass Kurzschlüsse nicht auszuschließen sind.
-
Kurzschlüsse zwischen Leiterbahnen vorhanden sind.
-
Leiterbahnen statt mit Drahtbrücken mit Lötzinn verbunden wurden.
-
die Anschlussdrähte so kurz durch die Platine gesteckt oder abgeschnitten sind, dass die Lötstelle nur die Schnittstelle des Drahtes bedeckt.
Aus der Bewertung herauszunehmen sind
-
zu Messzwecken zu öffnende oder mehrfach zu verlötende Lötstellen.
-
verlängerte Anschlussdrähte, sofern die Bauteilanschlüsse nicht durch die Platinenlöcher passen.
-
Brücken, die zum Anschluss von Messgeräten vorgesehen sind oder schalterähnliche Funktion besitzen.
Im
Auftrag der IHK-Aufgabenkommission Prüfungsausschuss Physiklaboranten
Gerd Bader 30.03.92
